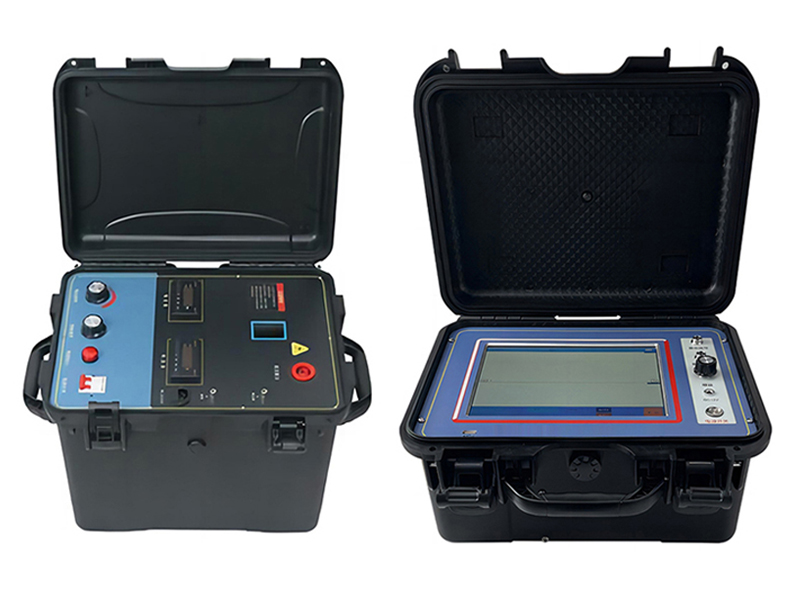

功能特點

1.用于110kV及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障及電纜長度、波速，故障類型包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。


2.工業級10.4寸彩色觸摸液晶屏顯示，菜單式操作和文字提示實現人機互動。


3.采用高集成工控機，計算機控制、軟件操作；提供7種測試脈沖，保證了測量精度，滿足了長電纜足夠遠、短電纜無盲區的測試要求。


4.故障自動搜索，距離自動顯示，雙游標移動可精確到1米，波形可壓縮、擴展，同屏隨機顯示幾個更接近標準的波形供你準確比較分析，提高測試精度，減少誤差。


5.內置存儲/調出功能，可方便將數據及波形保存或調出重新分析。


6.內置電源供電，在無電源環境中均可長時間使用。


7.體積小、重量輕、使用方便，檢測故障成功率和測試精度高。


在不同環境下性能穩定，不死機，信號采集高壓保護措施安全。

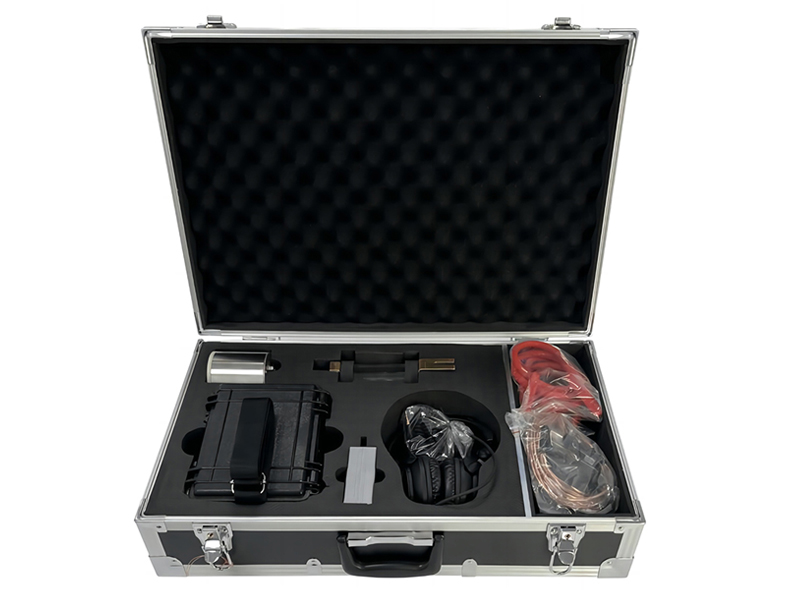

聲磁數顯同步定點儀

簡介

本產品用于地埋電纜故障點的快速、精確定位、電纜埋設路徑及埋設深度的探測（在故障點處獲取深度）。

主要特點

1、用特殊結構的聲波振動傳感器及低噪聲專用器件作前置放大，提高了儀器定點和路徑探測的靈敏度。在信號處理技術上，用數字顯示故障點與傳感探頭間的距離，消除

了定點時的盲目性。


2、電纜溝內架空的故障電纜，過去定點時，全電纜的振動聲使定點儀束手無策，無法判定封閉性故障的具體位置。如今，只要將本儀器傳感器探頭接觸故障電纜或近旁的

電纜上，便可顯示故障距離及方向，快速確定故障位置。


3、工頻自適應對消理論及高工頻陷波技術，加強了在強工頻電場環境中對50Hz工頻信號的抑制及抗干擾能力，縮小了定點盲區。在儀器功能上，利用聲電同步接收顯示

技術，克服了定點現場環境噪音干擾造成的定點困難問題。尤其是故障距離的數字顯示省去了操作員對復雜波形的分析判斷，在相當程度上替代了閃測儀的粗測距離功

能。對于數百米長的故障電纜，一般不用粗測便可實施定點，真正實現了高效、快速、準確。利用15kHz幅度調制電磁波和幅度檢波技術作路徑探測和電纜埋設深度測

定，避免了原等幅15kHz信號源時電視機行頻對定點儀的干擾。


4、操作簡便，打開電源開關即可，無須換擋和功能選擇。結構緊湊、小巧、模塊化，便于攜帶維修，功能大。
